M ML
e: 1569
Camma meccanica contenente un punzone ricavato da uno standard ISO 8020 di potenza fino a 5000 daN con ritorno mediante molla in acciaio. M ha corsa normale, ML ha corsa lunga. L’estrazione dalla lamiera è fatta tramite gomma PU. Può essere montata in posizione orizzontale o inclinata (previo confronto con l’ufficio tecnico Newstark). Possibili applicazioni: adatta a lavori generalmente di tranciatura e foratura.
Sei in: I NOSTRI PRODOTTI - Unità a camme - M ML
Cosa stai cercando?
Nome
Modifica

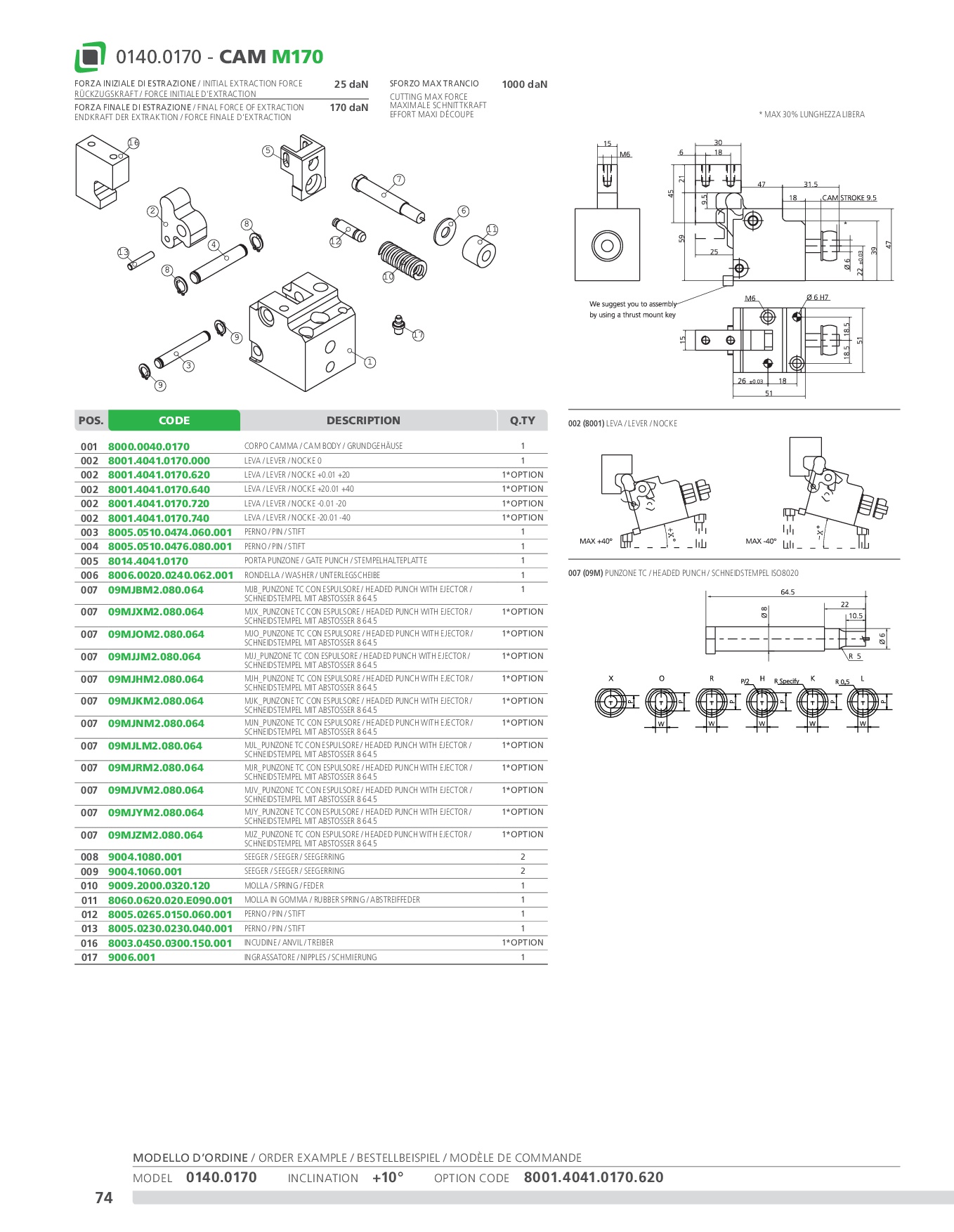

0140.0170 - CAM M170
03/04/2024
Download STEP - 0140.0170 + 8001.4041.0170.620 - M170(+0.01° +20°)
Download STEP - 0140.0170 + 8001.4041.0170.640 - M170(+20.01° +40°)
Download STEP - 0140.0170 + 8001.4041.0170.720 - M170(-0.01° -20°)
Download STEP - 0140.0170 + 8001.4041.0170.740 - M170(-20.01° -40°)
Download STEP - 0140.0170 - M170 (0°)
Download scheda tecnica PDF

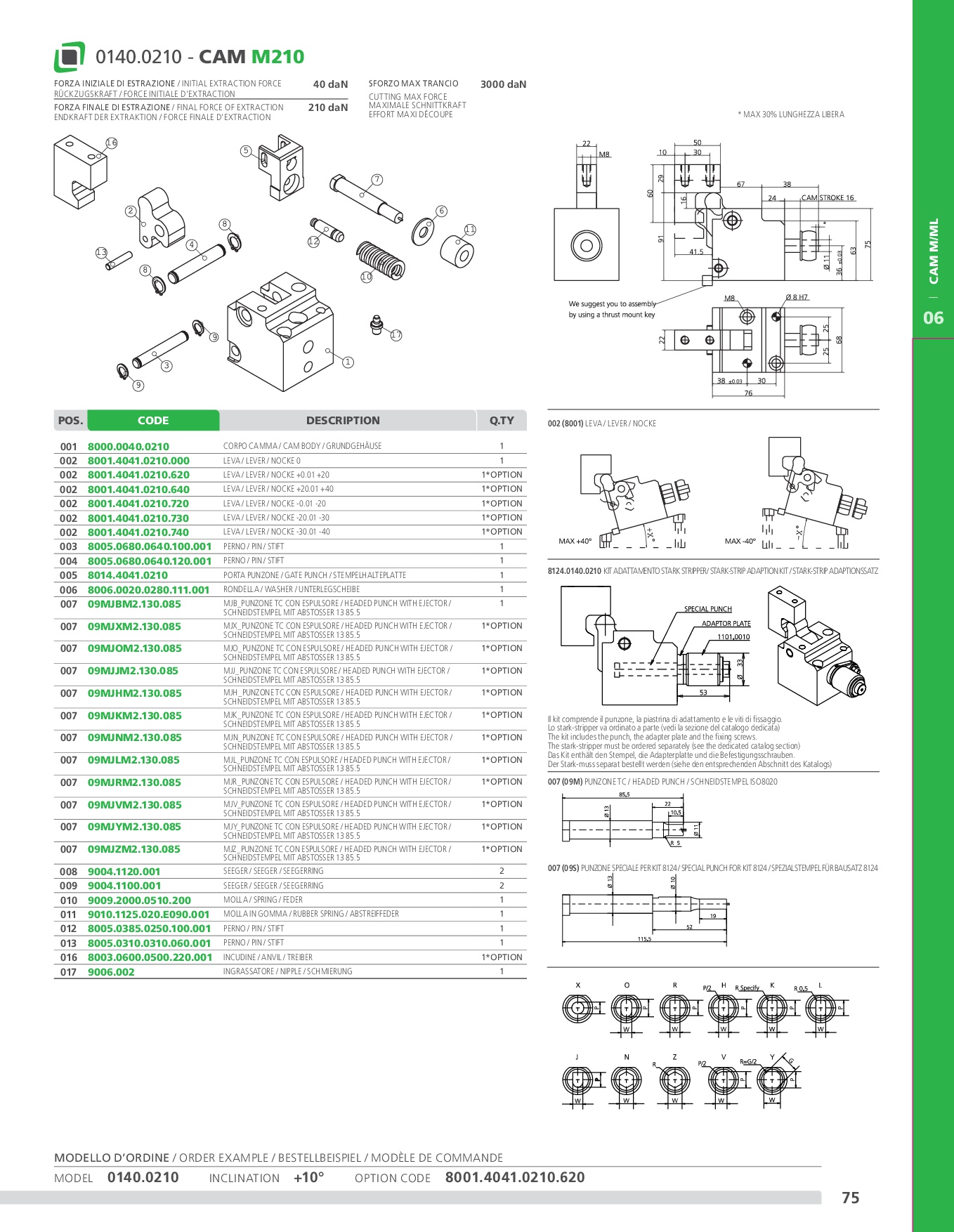

0140.0210 - CAM M210
19/06/2024
Download STEP - 0140.0210 + 8001.4041.0210.620 - M210 (+0.01° +20°)
Download STEP - 0140.0210 + 8001.4041.0210.640 - M210 (+20.01° +40°)
Download STEP - 0140.0210 + 8001.4041.0210.720 - M210 (-0.01° -20°)
Download STEP - 0140.0210 + 8001.4041.0210.730 - M210 (-20.01° -30°)
Download STEP - 0140.0210 + 8001.4041.0210.740 - M210 (-30.01° -40°)
Download STEP - 0140.0210 - M210 (0°)
Download STEP - 8124.0140.0210
Download scheda tecnica PDF

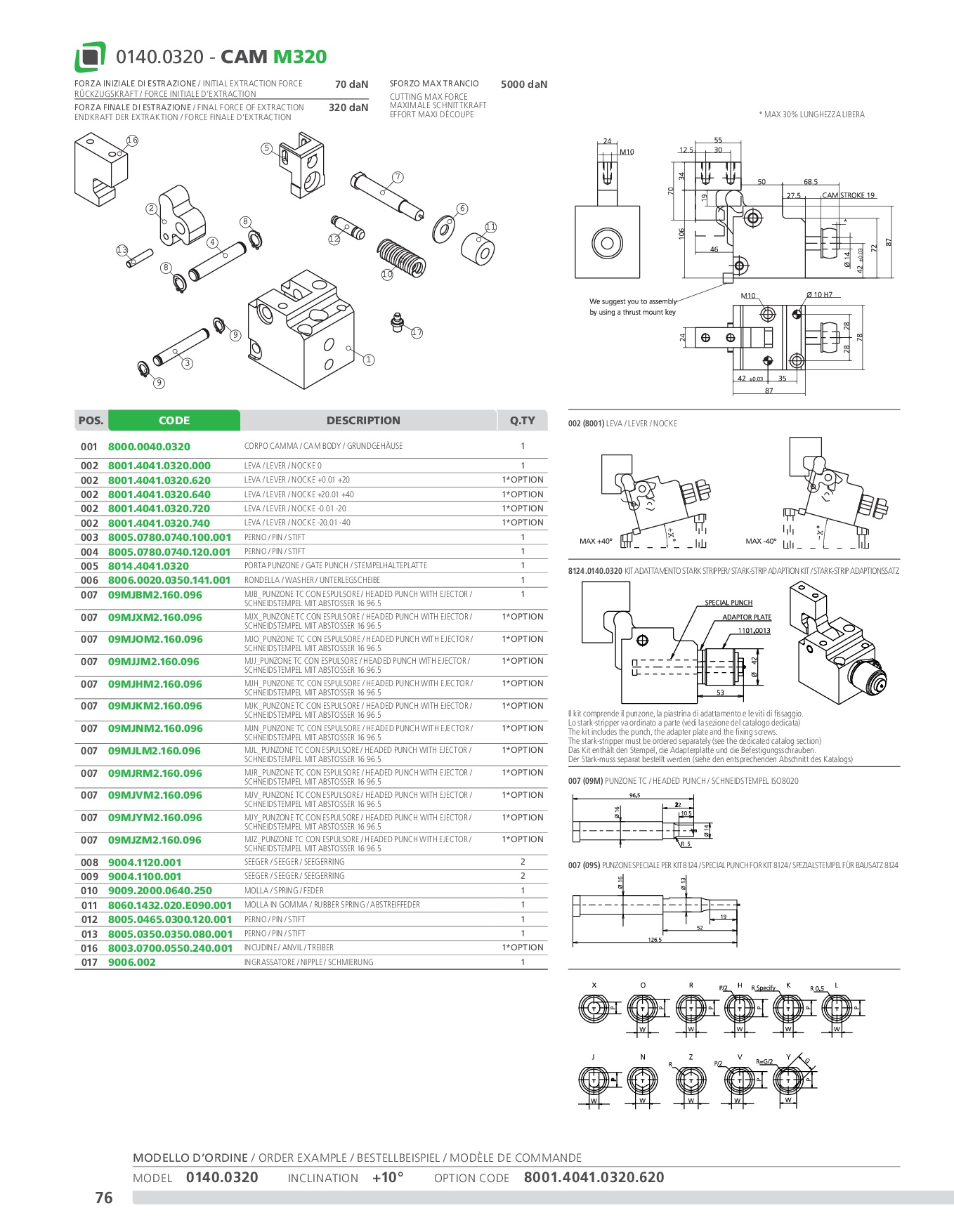

0140.0320 - CAM M320
19/06/2024
Download STEP - 0140.0320 + 8001.4041.0320.620 - M320 (+0.01° +20°)
Download STEP - 0140.0320 + 8001.4041.0320.640 - M320 (+20.01° +40°)
Download STEP - 0140.0320 + 8001.4041.0320.720 - M320 (-0.01° -20°)
Download STEP - 0140.0320 + 8001.4041.0320.740 - M320 (-20.01° -40°)
Download STEP - 0140.0320 - M320 (0°)
Download STEP - 8124.0140.0320
Download scheda tecnica PDF

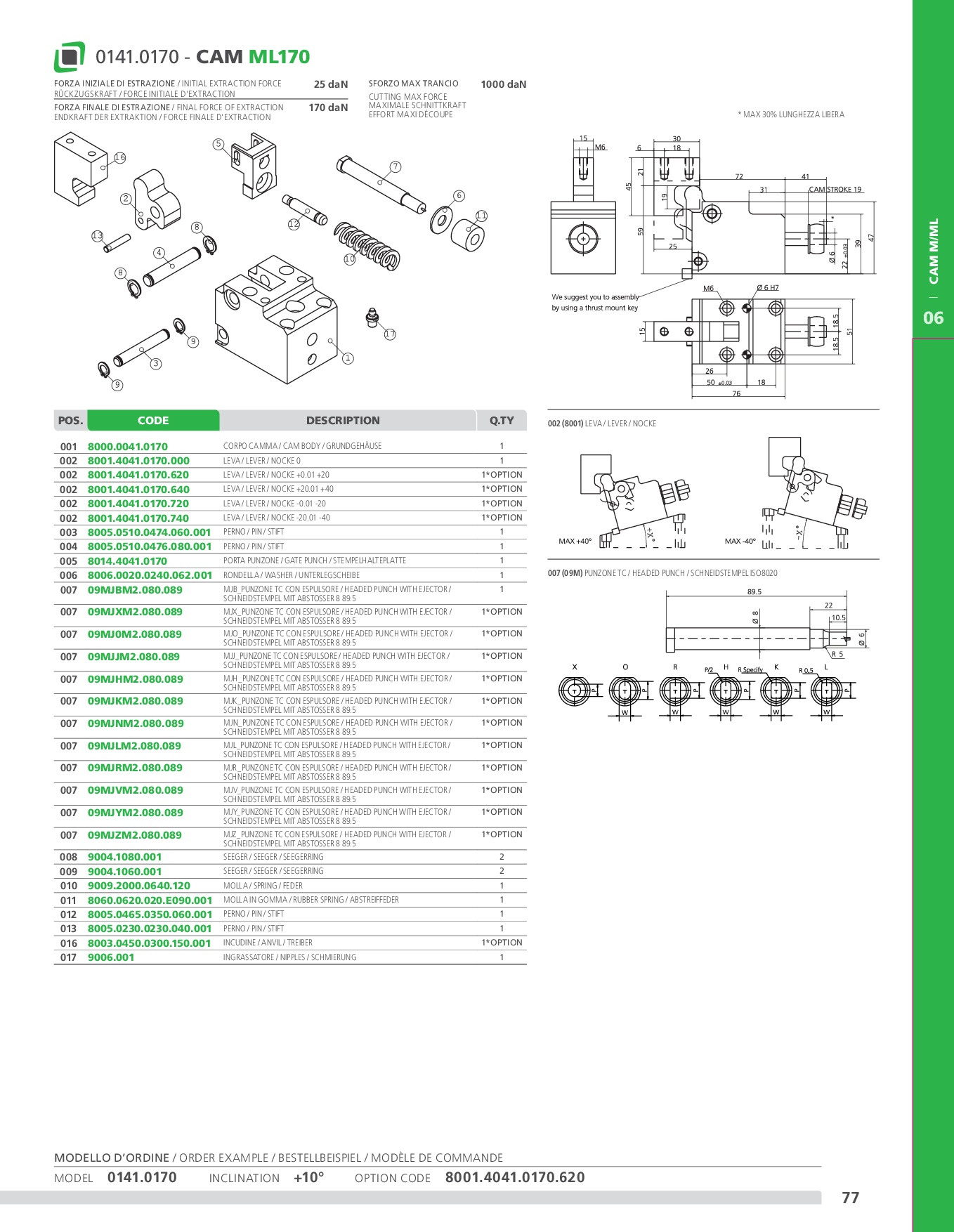

0141.0170 - CAM ML170
03/04/2024
Download STEP - 0141.0170 + 8001.4041.0170.620 - ML170 (+0.01° +20°)
Download STEP - 0141.0170 + 8001.4041.0170.640 - ML170 (+20.01° +40°)
Download STEP - 0141.0170 + 8001.4041.0170.720 - ML170 (-0.01° -20°)
Download STEP - 0141.0170 + 8001.4041.0170.740 - ML170 (-20.01° -40°)
Download STEP - 0141.0170 - ML170 (0°)
Download scheda tecnica PDF

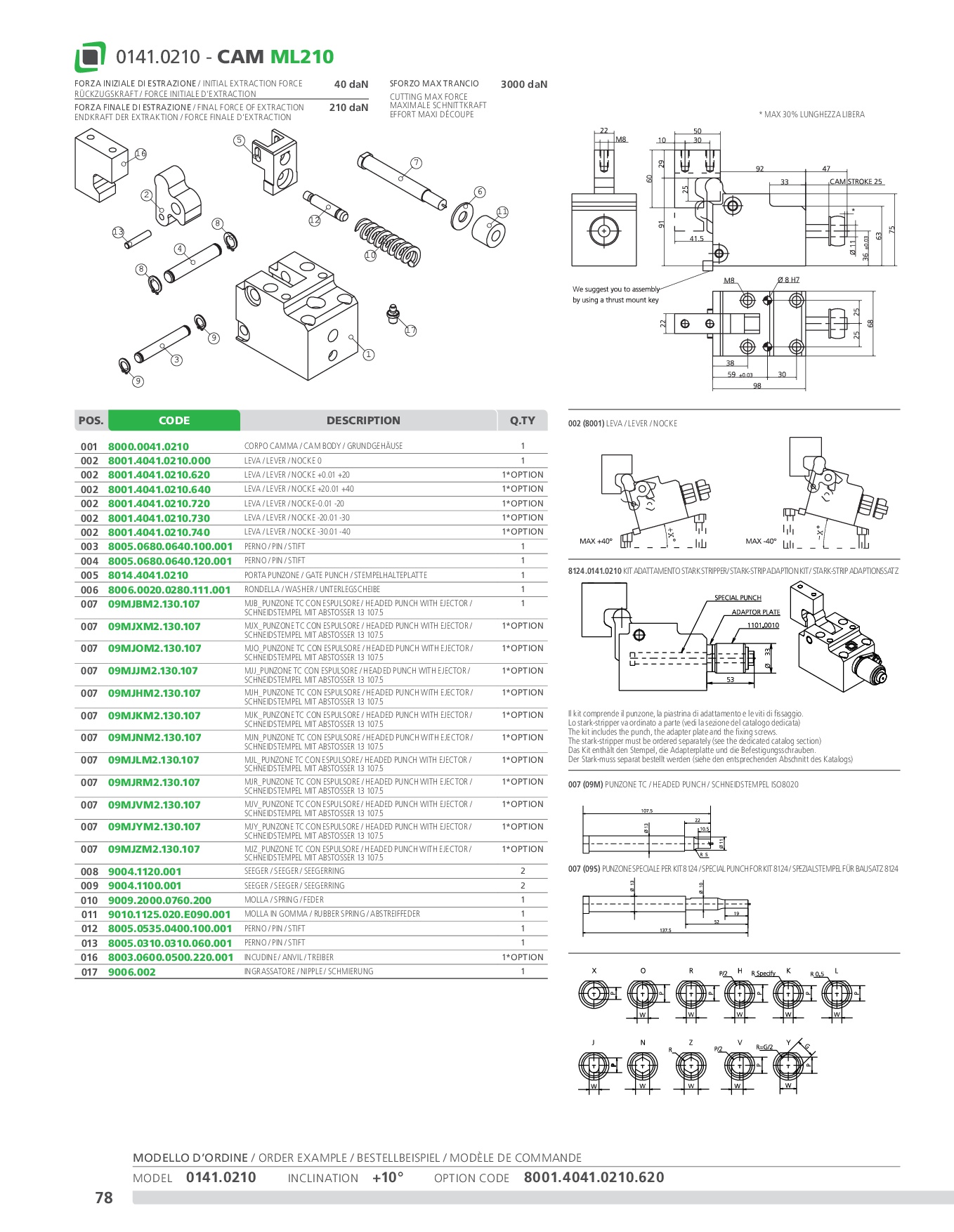

0141.0210 - CAM ML210
19/06/2024
Download STEP - 0141.0210 + 8001.4041.0210.620 - ML210 (+0.01° +20°)
Download STEP - 0141.0210 + 8001.4041.0210.640 - ML210 (+20.01° +40°)
Download STEP - 0141.0210 + 8001.4041.0210.720 - ML210 (-0.01° -20°)
Download STEP - 0141.0210 + 8001.4041.0210.730 - ML210 (-20.01° -30°)
Download STEP - 0141.0210 + 8001.4041.0210.740 - ML210 (-30.01° -40°)
Download STEP - 0141.0210 - ML210 (0°)
Download STEP - 8124.0141.0210
Download scheda tecnica PDF

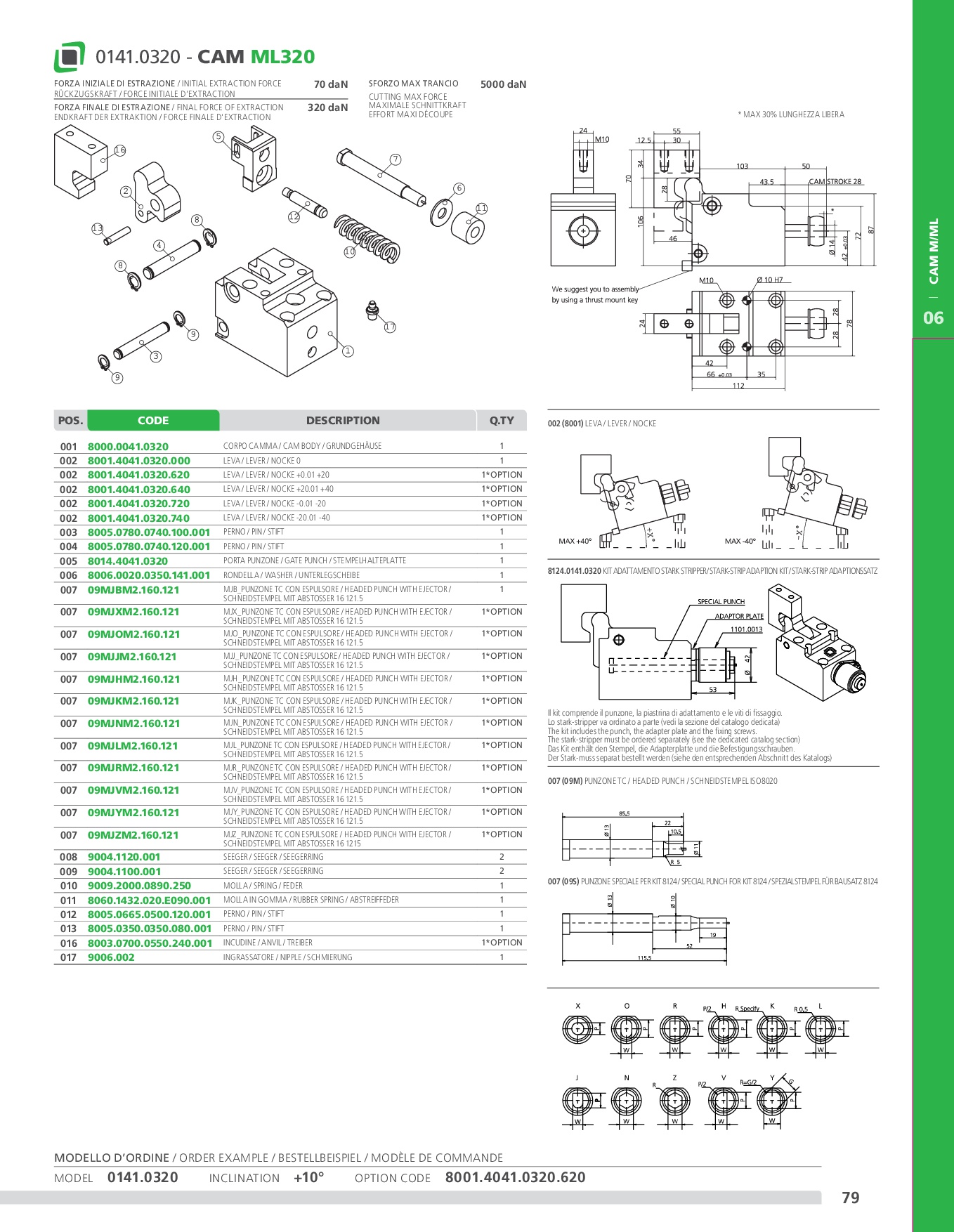

0141.0320 - CAM ML320
19/06/2024
Download STEP - 0141.0320 + 8001.4041.0320.620 - ML320 (+0.01° +20°)
Download STEP - 0141.0320 + 8001.4041.0320.640 - ML320 (+20.01° +40°)
Download STEP - 0141.0320 + 8001.4041.0320.720 - ML320 (-0.01° -20°)
Download STEP - 0141.0320 + 8001.4041.0320.740 - ML320 (-20.01° -40°)
Download STEP - 0141.0320 - ML320 (0°)
Download STEP - 8124.0141.0320
Download scheda tecnica PDF
